Gray Scale Levels Là Gì? Phân Biệt 8-bit Và 16-bit LED

Gray Scale Levels là thông số quan trọng trong công nghệ điều khiển ánh sáng LED, ảnh hưởng đến độ phân giải và khả năng điều chỉnh độ sáng của hệ thống. Vậy Gray Scale Levels là gì, 8-bit và 16-bit khác nhau như thế nào? Cùng LTECH tìm hiểu nguyên lý hoạt động, ứng dụng thực tế và cách lựa chọn thông số phù hợp để tối ưu hiệu quả chiếu sáng.

1. Gray Scale Levels là gì?

Gray Scale Levels, hay cấp độ thang xám, là số lượng mức giá trị khác nhau được sử dụng để biểu diễn cường độ sáng trong một hệ thống kỹ thuật số. Khái niệm này được sử dụng trong xử lý hình ảnh, hiển thị kỹ thuật số và điều khiển ánh sáng LED.

Trong hình ảnh kỹ thuật số, thang xám mô tả các mức từ đen đến trắng, với nhiều sắc độ trung gian. Trong hệ thống điều khiển LED, Gray Scale Levels thường chỉ số mức giá trị điều khiển có thể được biểu diễn.

Có thể hiểu đơn giản rằng, hệ thống có càng nhiều mức điều khiển thì càng có khả năng chia nhỏ các bước thay đổi giá trị đầu ra. Tuy nhiên, số mức điều khiển cao không đồng nghĩa với việc mắt người luôn nhận thấy sự khác biệt giữa mọi mức.

Tìm hiểu thêm về CRI, tại đây.

2. Nguyên lý hoạt động của Gray Scale Levels

Trong hệ thống kỹ thuật số, các giá trị được biểu diễn bằng bit. Mỗi bit có thể nhận một trong hai trạng thái là 0 hoặc 1.

Số lượng giá trị có thể biểu diễn được tính theo công thức:

N=2^n

Trong đó:

• N là số mức giá trị có thể biểu diễn.
• n là số bit được sử dụng.

Ví dụ, hệ thống 8-bit có thể biểu diễn 256 mức giá trị. Hệ thống 16-bit có thể biểu diễn 65.536 mức giá trị.

Trong điều khiển LED, các giá trị này có thể được sử dụng để thiết lập mức đầu ra của bộ điều khiển. Tùy cấu hình, giá trị điều khiển được chuyển thành tín hiệu để điều chỉnh độ sáng của đèn.

3. Các cấp độ Gray Scale Levels phổ biến

Gray Scale Levels thường được phân biệt dựa trên số bit dùng để biểu diễn giá trị. Số bit càng cao thì số mức giá trị có thể biểu diễn càng lớn.

3.1. Gray Scale 1-bit

Chế độ 1-bit có 2 mức giá trị. Trong hình ảnh đơn sắc, hai mức này thường tương ứng với đen và trắng. Đây là cách biểu diễn đơn giản, không có nhiều sắc độ trung gian. Vì vậy, 1-bit không phù hợp khi cần thể hiện các chuyển đổi độ sáng chi tiết.

3.2. Gray Scale 8-bit

Chế độ 8-bit có 256 mức giá trị, từ 0 đến 255. Trong hình ảnh thang xám, giá trị 0 thường đại diện cho màu đen, còn 255 đại diện cho màu trắng. Trong điều khiển LED, 8-bit cung cấp 256 giá trị điều khiển cho mỗi kênh được hỗ trợ. Đây là độ phân giải phổ biến trong nhiều hệ thống kỹ thuật số.

3.3. Gray Scale 16-bit

Chế độ 16-bit có 65.536 mức giá trị, từ 0 đến 65.535. Số lượng mức lớn hơn giúp hệ thống có khả năng phân chia dải giá trị thành nhiều bước nhỏ hơn. Trong các ứng dụng điều khiển ánh sáng, chế độ này phù hợp khi cần độ phân giải điều khiển cao. Tuy nhiên, thiết bị phải hỗ trợ chế độ 16-bit để khai thác đầy đủ khả năng đó.

3.4. Bảng so sánh Gray Scale Levels

Các mức trên được tính theo công thức 2n. Đây là số lượng giá trị có thể biểu diễn, không phải số mức sáng mà mắt người chắc chắn phân biệt được.

4. Gray Scale Levels ảnh hưởng thế nào đến điều khiển ánh sáng LED?

Trong hệ thống chiếu sáng, Gray Scale Levels liên quan đến độ phân giải của tín hiệu điều khiển. Thông số này có thể ảnh hưởng đến cách hệ thống thay đổi độ sáng giữa các giá trị đầu ra.

4.1. Khả năng điều chỉnh độ sáng

Khi thay đổi độ sáng LED, bộ điều khiển cần chuyển từ giá trị này sang giá trị khác. Với độ phân giải cao hơn, hệ thống có thể sử dụng nhiều mức giá trị trung gian hơn. Điều này hữu ích khi thiết kế các kịch bản ánh sáng cần thay đổi từ từ. Ví dụ gồm ánh sáng phòng khách, khách sạn, nhà hàng và showroom.

4.2. Độ mượt khi dimming

Dimming là quá trình điều chỉnh độ sáng của đèn theo nhu cầu sử dụng. Độ phân giải điều khiển cao có thể hỗ trợ việc chia nhỏ các bước thay đổi độ sáng.

Tuy nhiên, Gray Scale Levels không phải yếu tố duy nhất quyết định độ mượt. Đường cong dimming, driver LED và thuật toán điều khiển cũng ảnh hưởng đến kết quả thực tế.

4.3. Khả năng điều khiển ánh sáng màu

Trong hệ thống RGB hoặc RGBW, bộ điều khiển sử dụng các kênh màu để tạo ra những màu sắc khác nhau. Mỗi kênh có thể có độ phân giải điều khiển riêng. Khi sử dụng độ phân giải cao, hệ thống có thêm các mức giá trị để điều chỉnh từng kênh. Điều này hỗ trợ kiểm soát màu sắc và hiệu ứng ánh sáng chi tiết hơn, nếu toàn bộ thiết bị tương thích.

5. Phân biệt Gray Scale Levels và PWM Frequency

Gray Scale Levels và PWM Frequency đều liên quan đến điều khiển LED, nhưng hai thông số này thể hiện những đặc tính khác nhau. Gray Scale Levels thể hiện số mức giá trị mà hệ thống có thể biểu diễn. Trong khi đó, PWM Frequency là tần số của tín hiệu điều chế độ rộng xung, thường được đo bằng Hz hoặc kHz.

PWM điều chỉnh công suất trung bình cấp cho LED bằng cách thay đổi tỷ lệ thời gian bật và tắt của tín hiệu. Tần số PWM cho biết tín hiệu thực hiện bao nhiêu chu kỳ trong một giây.

Tần số PWM cao có thể giúp giảm hiện tượng nhấp nháy trong một số điều kiện. Tuy nhiên, hiệu quả còn phụ thuộc vào driver, cấu hình dimming và thiết bị ghi hình. Do đó, không nên dùng Gray Scale Levels để thay thế cho thông số PWM Frequency khi đánh giá bộ điều khiển LED.

6. Cách lựa chọn Gray Scale Levels phù hợp

Khi lựa chọn thiết bị điều khiển ánh sáng, cần căn cứ vào yêu cầu kỹ thuật của dự án thay vì chỉ so sánh số bit.

6.1. Xác định mục đích sử dụng

Với hệ thống chiếu sáng cơ bản, độ phân giải 8-bit có thể đáp ứng nhiều nhu cầu điều khiển. Các dự án yêu cầu hiệu ứng ánh sáng tinh tế có thể cân nhắc 16-bit nếu thiết bị hỗ trợ.

6.2. Kiểm tra khả năng tương thích

Bộ điều khiển, decoder và giao thức truyền tín hiệu cần hỗ trợ chế độ Gray Scale Levels tương ứng. Đặc biệt với DMX512, cần kiểm tra cách thiết bị xử lý dữ liệu 8-bit và 16-bit.

6.3. Đánh giá chất lượng dimming thực tế

Nên kiểm tra đèn ở nhiều mức sáng, nhất là khi giảm độ sáng xuống thấp. Nếu dự án có sử dụng camera, cần đánh giá thêm hiện tượng nhấp nháy khi ghi hình.

Ngoài ra, cần xem xét đường cong dimming và khả năng điều chỉnh của driver. Đây là những yếu tố quan trọng để bảo đảm hệ thống đáp ứng yêu cầu sử dụng.

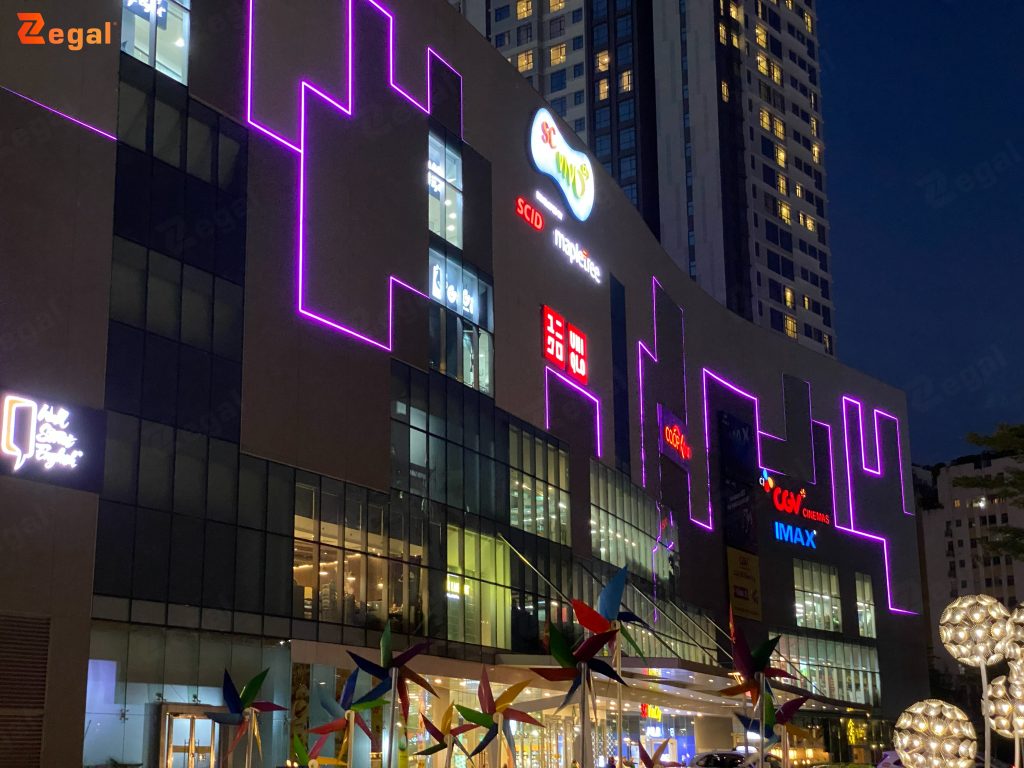

Tìm hiểu thêm về các dự án sử dụng DMX, do Zegal thực hiện, tại đây.

7. Giới thiệu giải pháp điều khiển ánh sáng LTECH

LTECH là thương hiệu cung cấp các giải pháp điều khiển ánh sáng thông minh, phục vụ nhiều ứng dụng chiếu sáng dân dụng và chuyên nghiệp. Danh mục sản phẩm có các thiết bị điều khiển LED, bộ giải mã DMX512/RDM và giải pháp dimming theo từng nhu cầu.

Khi lựa chọn thiết bị, người dùng nên kiểm tra thông số Gray Scale Levels, PWM Frequency và khả năng tương thích của từng model. Đội ngũ LTECH Việt Nam có thể hỗ trợ tư vấn lựa chọn giải pháp theo cấu hình và yêu cầu kỹ thuật của công trình.

8. Kết luận

Gray Scale Levels là thông số thể hiện số mức giá trị có thể được biểu diễn trong hệ thống kỹ thuật số. Trong điều khiển LED, thông số này liên quan đến độ phân giải của quá trình điều chỉnh ánh sáng.

Chế độ 8-bit có 256 mức, trong khi 16-bit có 65.536 mức giá trị. Việc lựa chọn cần dựa trên yêu cầu điều khiển, khả năng tương thích và chất lượng dimming thực tế.

Hiểu rõ Gray Scale Levels giúp người dùng phân biệt đúng các thông số kỹ thuật. Từ đó, việc lựa chọn hệ thống điều khiển ánh sáng sẽ phù hợp hơn với mục tiêu của từng công trình.

——
